Плата управления водонагревателя Ariston 65152968

Плата управления водонагревателя Ariston 65152968 - компонент для водонагревателей, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором электронные модули, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам электронные модули по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для водонагревателей и можем предложить более выгодную цену на такой товар, как - плата управления водонагревателя ariston 65152968, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

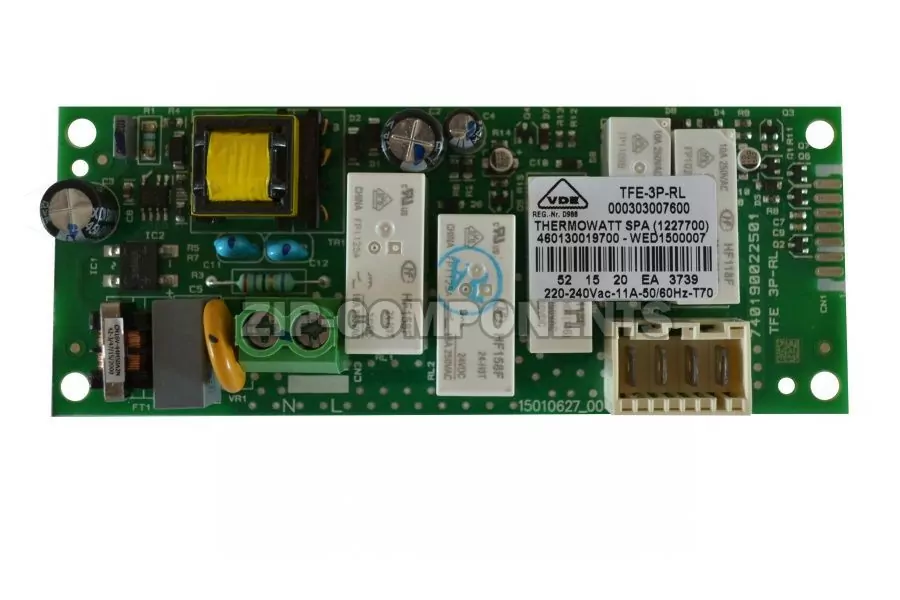

Электронная плата для водонагревателя Ariston (Аристон) 65152968

1. Краткое описание
Электронная плата для водонагревателя Ariston 65152968 (оригинал)

Оригинальная электронная плата управления (силовая плата) для накопительных водонагревателей Ariston серии ABS VLS EVO QH и ABS VLS EVO INOX QH. Обеспечивает управление нагревом воды, контроль датчиков температуры, работу ТЭНа, индикацию режимов, защиту от аварийных ситуаций (перегрев, отсутствие воды, пробой на корпус и др.). Плата работает в связке с панелью управления (дисплеем) и датчиками NTC. Производитель: Ariston (Италия). Оригинальный код детали: 65152968. Совместима с моделями, оснащёнными электронным управлением и цифровым дисплеем.

2. Назначение и применение
Электронная плата 65152968 выполняет следующие функции:

Управление нагревом — включает/отключает ТЭН по сигналу датчиков температуры (NTC), поддерживает заданную пользователем температуру воды;
Контроль безопасности — отключает питание при перегреве, отсутствии воды в баке, пробое ТЭНа на корпус, неисправности датчиков;
Взаимодействие с панелью управления — передаёт данные на дисплей (температура, режимы, коды ошибок), принимает команды пользователя (кнопки, сенсорная панель);
Диагностика неисправностей — считывает коды ошибок с датчиков, выводит их на дисплей, блокирует работу при критических неисправностях;
Управление дополнительными режимами — активация «антизамерзания», «быстрого нагрева», «экономичного режима», таймера и др. (в зависимости от модели);
Защита электросети — стабилизирует коммутацию мощных нагрузок, снижает риск искрения и перегрева контактов.
Плата устанавливается внутри корпуса водонагревателя в специальном отсеке (обычно под нижней крышкой), фиксируется винтами и подключается через разъёмы к жгуту проводки, датчикам и ТЭНу.

3. Основные характеристики
Тип    Электронная плата управления (силовая)
Артикул    65152968
Напряжение питания    220–240 В, 50/60 Гц
Максимальная коммутируемая мощность    до 2500 Вт (совместима с ТЭНами 1,5–2,5 кВт)
Количество каналов управления нагревом    1–2 (в зависимости от конфигурации модели)
Поддерживаемые датчики    NTC (термисторы), датчики перегрева, датчики протока (если предусмотрены моделью)
Интерфейсы подключения    Штекерные разъёмы (FASTON), винтовые клеммы
Габариты платы    ~135 × 53 мм (ориентировочно)
Материал корпуса/платы    Стеклотекстолит, пластик ABS
Маркировка на плате    740190022501 (или аналогичная)
Производитель    Ariston (производство — Италия)
Страна производства    Италия
Совместимость    Серии ABS VLS EVO QH, ABS VLS EVO INOX QH (все модификации с электронным управлением)
Вес    ~80–100 г
Комплектация    Плата — 1 шт. (без панели управления и датчиков)
4. Признаки неисправности
Плата 65152968 может нуждаться в замене, если наблюдаются следующие симптомы:

Водонагреватель не включается — на дисплее нет индикации, кнопки не реагируют, питание на плату не поступает;
Дисплей не работает или показывает хаотичные символы — неисправность цепей питания или драйвера дисплея, плата не инициализируется;
Постоянно горит ошибка на дисплее — коды ошибок, которые не сбрасываются после устранения неисправности (например, E01, E02, E10, E20 и др., в зависимости от прошивки);
ТЭН не включается даже при исправных датчиках и ТЭНе — отсутствие коммутации реле, пробой силовых ключей;
ТЭН работает постоянно и не отключается — реле залипло, плата не считывает показания датчиков температуры;
Срабатывает УЗО или автомат при включении — пробой силовых цепей платы на корпус, короткое замыкание на плате;
Плата сильно греется или ощущается запах гари — перегрев компонентов, выход из строя силовых транзисторов или реле;
Кнопки на панели не работают или срабатывают самопроизвольно — неисправность входных цепей, окисление дорожек, пробой микросхем;
Некорректная индикация температуры — плата считывает неверные данные с датчиков, температура на дисплее не соответствует реальной;
Самопроизвольные перезагрузки платы — нестабильное питание, деградация конденсаторов, неисправность стабилизатора напряжения на плате.
Внимание: диагностика платы должна проводиться квалифицированным специалистом. Перед заменой платы обязательно проверьте исправность датчиков, ТЭНа, проводки и панели управления — неисправности этих компонентов могут имитировать поломку платы.

5. Полный список совместимых моделей
Плата 65152968 совместима со следующими моделями водонагревателей Ariston:

Серия ABS VLS EVO QH

ABS VLS EVO QH 30 (арт. 3700439)
ABS VLS EVO QH 30 D (арт. 3700447)
ABS VLS EVO QH 50 (арт. 3700440)
ABS VLS EVO QH 50 D (арт. 3700448)
ABS VLS EVO QH 80 (арт. 3700441)
ABS VLS EVO QH 80 D (арт. 3700449)
ABS VLS EVO QH 100 (арт. 3700442)
ABS VLS EVO QH 100 D (арт. 3700450)
Серия ABS VLS EVO INOX QH

ABS VLS EVO INOX QH 30 (арт. 3626118)
ABS VLS EVO INOX QH 30 D (арт. 3626126)
ABS VLS EVO INOX QH 30 R (арт. 3626118-R)
ABS VLS EVO INOX QH 50 (арт. 3626119)
ABS VLS EVO INOX QH 50 D (арт. 3626127)
ABS VLS EVO INOX QH 50 R (арт. 3626119-R)
ABS VLS EVO INOX QH 80 (арт. 3626120)
ABS VLS EVO INOX QH 80 D (арт. 3626128)
ABS VLS EVO INOX QH 80 R (арт. 3626120-R)
ABS VLS EVO INOX QH 100 (арт. 3626121)
ABS VLS EVO INOX QH 100 D (арт. 3626129)
ABS VLS EVO INOX QH 100 R (арт. 3626121-R)
Модификации с пометкой D (Dual, двухконтурный нагрев) и R (Right, боковое расположение панели) — все перечисленные модели с индексами D и R полностью совместимы с платой 65152968.

Модели с цифровым дисплеем и электронным управлением — плата подходит ко всем модификациям указанных серий, где штатно установлена электронная плата (не механическая терморегуляция).

6. Важно
Плата 65152968 предназначена исключительно для моделей с электронным управлением и цифровым дисплеем. Она не совместима с водонагревателями, оснащёнными механическим термостатом (ручкой регулировки температуры).
Перед заказом платы обязательно сверьте модель и артикул водонагревателя на шильдике (металлической табличке на корпусе). Разные серии могут иметь внешне похожие корпуса, но разную электронику.
Плата не включает в себя панель управления (дисплей). Если неисправна именно панель, замена платы не решит проблему.
При замене платы рекомендуется проверить состояние датчиков NTC и проводки — неисправный датчик может вывести из строя новую плату.
Высокое напряжение! Работы должны выполняться квалифицированным электриком при полностью обесточенном водонагревателе.
Список совместимых моделей основан на заводской спецификации. Плата может не подойти к моделям, выпущенным по спецзаказу или с изменённой комплектацией.
Не вскрывайте плату и не пытайтесь ремонтировать её самостоятельно — это может привести к поражению электрическим током и аннулированию гарантии.
После установки новой платы проведите тестовый запуск и проверьте все режимы работы (нагрев, индикация, сброс ошибок).
7. Рекомендации по установке
Полностью обесточьте водонагреватель — отключите его от электросети, выньте вилку из розетки. Для надёжности проверьте отсутствие напряжения индикаторной отвёрткой.
Снимите нижнюю пластиковую крышку водонагревателя — открутите крепёжные винты и аккуратно снимите кожух.
Сфотографируйте схему подключения всех разъёмов и проводов до отсоединения — это поможет правильно собрать всё обратно.
Отсоедините все разъёмы от старой платы. Тяните за корпус разъёма, а не за провода. Промаркируйте разъёмы, если они не имеют цветовой маркировки.
Открутите крепёжные винты платы и аккуратно извлеките её из посадочного места.
Осмотрите посадочное место и проводку — удалите пыль, проверьте состояние клемм, отсутствие окисления и повреждений изоляции.
Установите новую плату 65152968 в посадочное место, зафиксируйте винтами. Не перетягивайте винты — можно повредить плату.
Подключите все разъёмы в соответствии с фотографией и маркировкой. Убедитесь, что все разъёмы защёлкнулись до характерного щелчка.
Проверьте подключение датчиков NTC — они должны быть вставлены в трубки ТЭНа до упора.
Установите нижнюю крышку на место и закрепите винтами.
Включите питание и проведите тестовый запуск. Проверьте, появляется ли индикация на дисплее, реагируют ли кнопки, запускается ли нагрев.
Проверьте работу в разных режимах — установите минимальную, среднюю и максимальную температуру, активируйте «быстрый нагрев» (если есть), проверьте сброс ошибок.
При появлении ошибок — сверьте код с инструкцией. Если ошибка связана с датчиками или ТЭНом, устраните неисправность этих компонентов.
Если плата не подаёт признаков жизни (нет индикации, не включается) — проверьте подачу питания на плату, исправность сетевого кабеля и автомата защиты.
Не включайте водонагреватель без воды — это приведёт к перегреву и повреждению ТЭНа и платы. Перед первым запуском убедитесь, что бак заполнен водой, и проверьте герметичность соединений.
