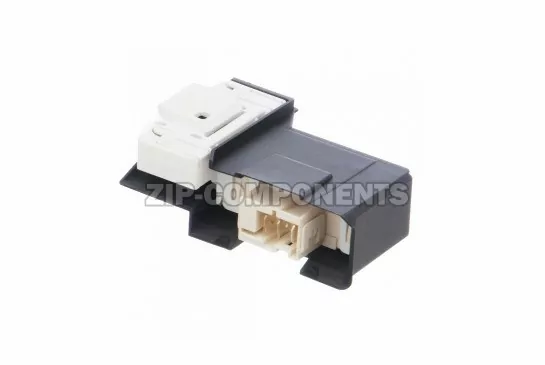

Замок люка стиральной машины Bosch 603514

Замок люка стиральной машины Bosch 603514 - компонент для стиральных машин, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором замки люка, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам замки люка по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для стиральных машин и можем предложить более выгодную цену на такой товар, как - замок люка стиральной машины bosch 603514, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Замок люка стиральной машины Bosch 603514

1. Краткое описание

Замок люка (УБЛ) стиральной машины Bosch 603514 — это оригинальное устройство блокировки дверцы, которое обеспечивает безопасность и герметичность во время стирки. Деталь изготовлена из прочного термостойкого пластика и высококачественных электронных компонентов, устойчива к вибрациям, перепадам температур и воздействию влаги. Устанавливается без доработок, полностью соответствует заводской геометрии. Если родной замок перестал фиксировать дверцу, щёлкает, но не запускает стирку или выдаёт ошибку — замена этой детали восстановит нормальную работу машины, обеспечит безопасность и продлит срок службы всего устройства.

2. Назначение и применение

Замок 603514 выполняет несколько важных функций:

Блокировка дверцы люка — электромагнитный механизм фиксирует дверь на время всего цикла стирки, предотвращая её случайное открытие.

Обеспечение герметичности — замок способствует плотному прилеганию дверцы к манжете, предотвращая протечки.

Безопасность пользователя — машина не начнёт стирку, если дверца не заблокирована, что исключает контакт с вращающимся барабаном и горячей водой.

Защита от детей — блокировка не позволяет ребёнку открыть дверцу во время работы программы.

Контроль цикла стирки — замок подаёт сигнал на электронный модуль о том, что дверь закрыта, и только после этого запускается программа.

Применяется в стиральных машинах Bosch, Siemens, Neff, Balay, Constructa, Profilo, Lynx и других брендов концерна BSH. Это ответственный элемент: без исправного замка стирка невозможна.

3. Основные характеристики

Параметр    Значение
Артикул    603514
Наименование    Замок люка (устройство блокировки двери, УБЛ)
Тип    Оригинальная деталь Bosch
Материал    Термостойкий пластик, электронные компоненты
Цвет    Чёрный
Напряжение    220–240 В
Количество контактов    3
Размеры    80 × 50 × 20 мм
Вес    ~0,05 кг
Место установки    Внутренняя часть корпуса, за панелью люка
Совместимость с брендом    Bosch, Siemens, Neff, Balay, Constructa, Profilo, Lynx, Pitsos, Novamatic, Delonghi, Viva, Hitachi, Schulthess
Страна изготовления    Китай
Альтернативные коды: 00603514, 00423587, 423587, 00426992, 426992, 421470, 00225271, 658976, DA003561, INT004BY, Bo4414, 85406800, 85406810, 610147, 68BS004, 182154, 171256, DW15a32400C, KM658976, WM08000042

4. Признаки неисправности

Замок пора заменить, если вы заметили хотя бы один из этих признаков:

Дверца не блокируется — после закрытия люка не слышно щелчка, машина не начинает стирку.

Машина не запускается — на дисплее отображается ошибка, связанная с блокировкой двери.

Стирка прерывается — цикл останавливается, и дверь не разблокируется после окончания.

Щелчки без запуска — замок срабатывает, но не подаёт сигнал на модуль управления.

Дверца заклинила — после стирки люк невозможно открыть без аварийного троса.

Запах горелого — перегрев контактов или электронных компонентов замка.

Внешние повреждения — оплавленный корпус, трещины, следы гари на разъёмах.

5. Полный список совместимых моделей

Замок 603514 подходит к следующим моделям стиральных машин:

Bosch:

WAE20060AU, WAE20260AU, WAE22260AU, WAE22460AU, WAE24270AU, WAE24460AU, WAE26470AU, WAE16160GR, WAE24170EX, WAE24170ES, WAE28320ES, WAN24100ES, WAE2046MBY, WAE24461FF, WAE24160FG, WAE16440OE, WAE20160BY, WAE28162GB, WAE24160FG, WAE32160NN, WAE20170EX, WAE24440OE, WAE20411TR, WAE32460SN, WAE24465GB, WAE28190NL, WAE2844A, WAE241K0NL, WAE32460FG, WAE20180GR, WAE28465NN, WAE24461NL, WAE24470EP, WAE16161GR, WAE16160PL, WAE24161GR, WAE16161ME, WAE28160, WAE24160GR, WAE1816KTR, WAE20410BC, WAE20411BC, WAE20460TI, WAE28460SN, WAE32460NL, WAE32420FF, WAE28171EX, WAE2846SUK, WAE20460CH, WAE24260OE, WAE24260EE

WFD1060BY, WFD1260BY, WFD1661ME, WFD2090EU, WFD1060II, WFD1260PL, WFD2061ME, WFD1060ZA, WFD1290TR, WFD1061ME, WFD1661ME, WFD1160BY, WFD2060NL, WFD2061BY, WFD2061FF, WFD1260II, WFD2060EU, WFD1660FF, WFD2460EU, WFD1260IT, WFD2071GB, WFD2072GB, WFD2073GB, WFD2471GB, WFD2460EU/07, WFD2071GB/05, WFD2072GB/05, WFD2073GB/05, WFD2073GB/06, WFD2471GB/01

WFL1660AU, WFL1800AU, WFL187KTR, WFL1880AU, WFL2080AU, WFL2400AU, WFL2063GB, WFL2066GB, WFL2067GB, WFL2400, WFL2463EE, WFL2872GB, WFL2062FR, WFL2061BY, WFL1672EE, WFL2081GR, WFL140M, WFL2063GB/01, WFL2066GB/08, WFL2067GB/01, WFL2067GB/14, WFL2067GB/16, WFL2067GB/17, WFL2400/27, WFL2463EE/01, WFL2872GB/05, WFL2872GB/06, WFL2872GB/07

WFO2460AU, WFO2466GB, WFO2467GB, WFO2855FG, WFO2866GB, WFO2867GB, WFO160M, WFO2857DN, WFO2855FG, WFO1663PL, WFO2821, WFO2062FR, WFO2811EU, WFO284H, WFO2452SN, WFO2810, WFO2466GB/07, WFO2467GB/01, WFO2467GB/15, WFO2467GB/17, WFO2467GB/18, WFO2855FG/01, WFO2866GB/07, WFO2867GB/01, WFO2867GB/12, WFO2867GB/15, WFO2867GB/16, WFO2867GB/17, WFO2867GB/18

WFX145SGB, WFX148SGB, WFX2467GB, WFX2468GB, WFX2867GB, WFX2868GB, WFX3268GB, WFX2450GR, WFX2862ME, WFX2857SN, WFX2441, WFX2850GR, WFX2868GB, WFX145SGB/11, WFX148SGB/11, WFX148SGB/15, WFX148SGB/20, WFX148SGB/24, WFX2467GB/09, WFX2467GB/10, WFX2468GB/01, WFX2468GB/20, WFX2468GB/25, WFX2867GB/09, WFX2867GB/10, WFX2868GB/01, WFX2868GB/20, WFX2868GB/24, WFX3268GB/11, WFX3268GB/16, WFX3268GB/20, WFX3268GB/23

WLF16060OE, WLX20160OE, WLX20463OE, WLX20460OE, WLX24360OE, WLX20160, WLX24162GB, WLX24460OE, WLX24461OE, WLX20460PL, WLX24460PL, WLX20460BY, WLX127AGB, WLX1252SN, WLX1242NL, WLX20460BY, WLX20160OE/10, WLX20160OE/12, WLX20463OE/23, WLX20460OE/12, WLX24360OE/16, WLX20160/15, WLX20160/16, WLX20160/17, WLX24162GB/18

WAA12160TR, WAA20160ME, WAA28120, WAA24160FG, WAA24160, WAA12160BY, WAA16160II, WAA28160NL, WAA28260, WAA20261OE, WAA12160IT, WAA20160II, WAA20161II, WAA20160, WAA28162, WAA12162BY, WAA28170SN, WAA24260OE, WAA24161BY, WAA16261OE, WAA2027SBY, WAA28260FG, WAA24260NL, WAA16110TR

WAB12061TR, WAB16060IN, WAB16061ME, WAB16061TR

WXB760TR, WXB121, WXB2062FF, WXB1060BY, WXB861BY

WXD1260EU, WXD1260EE

WXL1257DN, WXL1062PL, WXL1280, WXL1261FE, WXLP1250GR, WXLP1442, WXL1445, WXL1452NL, WXL148AUK, WXL127AGB, WXL1252SN, WXL1242NL, WXLM1462NL

WIE20060EE, WIE24260EE

WFH128NL, WFH1260TR

WFC2467GB, WFC2467FF

WLF20281CE

WAN24100ES

WAE2814J

WAE16160TR, WAE16161ZA, WAA12161II, WAA24160

WLF20281CE

WFO2855FG/01

WFD2460EU/07

Siemens:

WXSP120AOE/10, WV10800BY/01, WM14E160ES, WM14E162ES, WM14E170ES, WM14E172ES

Neff:

W644EP0ES, W644EP1ES

Balay:

4TS650A, 3TS676B, 3TS676A

Constructa:

Модели с аналогичной конструкцией люка

Profilo:

Модели с аналогичной конструкцией люка

Lynx:

Модели с аналогичной конструкцией люка

Pitsos:

Модели с аналогичной конструкцией люка

Novamatic:

Модели с аналогичной конструкцией люка

Delonghi:

Модели с аналогичной конструкцией люка

Viva:

Модели с аналогичной конструкцией люка

Hitachi:

Модели с аналогичной конструкцией люка

Schulthess:

Модели с аналогичной конструкцией люка

Дополнительная совместимость:

BSH Group — все бренды, входящие в концерн BSH, с 3-контактным разъёмом.

Другие бренды — стиральные машины, где используется замок с посадочными размерами 80 × 50 × 20 мм и 3 контактами.

Если вашей модели нет в списке — проверьте артикул на старом замке или уточните по сервисной документации.

6. Важно

Перед заказом проверьте артикул. Снимите старый замок и убедитесь, что на нём выбит код 603514 или 00603514 — это исключит ошибку при подборе.

Оригинальная деталь. Замок произведён для стиральных машин Bosch, Siemens, Neff, Balay и других брендов BSH, геометрия и посадочные размеры полностью соответствуют заводским.

Взаимозаменяемость. Деталь полностью заменяет артикулы 00423587, 423587, 00426992, 426992, 421470, 00225271, 658976, DA003561, INT004BY, Bo4414, 85406800, 85406810, 610147, 68BS004, 182154, 171256, DW15a32400C, KM658976 и WM08000042.

Количество контактов. 3 контакта — убедитесь, что это соответствует вашему разъёму. Для машин с 4 контактами требуется другая модификация.

Напряжение. 220–240 В — проверьте, что ваша модель работает от этой сети.

Размеры. 80 × 50 × 20 мм — проверьте габариты вашего старого замка перед заказом.

Место изготовления. Германия (если на упаковке не указано иное).

7. Рекомендации по установке

Отключите стиральную машину от сети и водопровода — это правило безопасности при любом ремонте.

Снимите верхнюю крышку и заднюю стенку — получите доступ к замку.

Сфотографируйте подключение — перед отсоединением разъёмов сделайте фото, чтобы не перепутать провода.

Отсоедините разъёмы — аккуратно нажмите на фиксаторы и извлеките клеммы. Не тяните за провода.

Снимите старый замок — открутите крепёжные винты (обычно 2 штуки) крестовой отвёрткой.

Очистите посадочное место от пыли и остатков пластика мягкой тканью.

Проверьте новый замок — на нём должен быть артикул 603514 или 00603514.

Установите замок на место — закрепите винтами, подключите разъёмы согласно фото.

Проверьте работу — закройте дверцу, запустите короткий цикл, убедитесь, что замок срабатывает и блокирует люк.

Совет: при замене замка проверьте состояние ответной планки на дверце и петли. Если они изношены или деформированы — замените их вместе с замком. Это обеспечит надёжную фиксацию и продлит срок службы всего узла.
